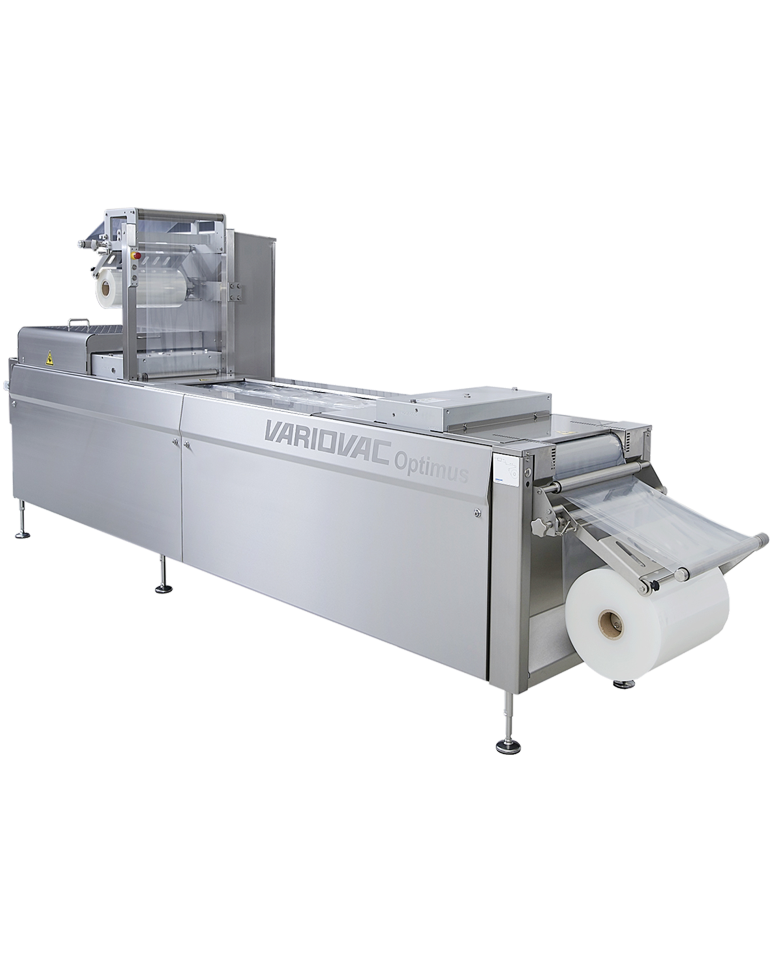

JV La Française  - Thermoformeuse Type Optimus 30

• Machine de démonstration
• Photo non contractuelle
• Sous réserve de vente entre-temps

Descriptif technique

• Largeur du film inférieur (largeur nominale) : 460 mm
• Largeur du film supérieur (largeur nominale) : 455 mm
• Longueur de la course : 240 mm
• Chauffage du film : dans la partie supérieure de formation
• Évacuation par : aspiration par les orifices latéraux
• Pompe à vide : 100 cbm/h
• Système de gazage
• Système de découpe transversale : poinçon
• Taille de la matrice : 460 - 240 R P
• Taille des paquets : 2.1, 3.1
• Langue de travail : Français
• Air comprimé : min 6 bar constant
• Alimentation électrique : 3 x 400 V N/PE, 50 Hz
• Puissance nominale : 12 kW
• Courant nominal : 20A

• Construction robuste et moderne
• Cadre et couvertures de sécurité en acier inoxydable
• Chaîne nickelée de 5/8" avec pinces en acier inoxydable
• Conception lavable, conforme aux normes internationales actuelles en matière de conception hygiénique
• PC industriel avec système d'exploitation intuitif
• Possibilité de diagnostic à distance
• Sauvegarde des données avec des connexions USB ou Ethernet
• Voyants lumineux - indiquent l'état de fonctionnement actuel de la machine
• Écran tactile de 10 pouces
• Boutons de commande simplifiés, seulement 3 situés dans la zone de chargement
• Armoire avec commandes électriques et pneumatiques combinées
• Système à 4 vannes pour la ventilation séparée de la matrice de scellage supérieure et inférieure
• RAPIDAIRSYSTEM® - formage et ventilation plus rapides dans la station de formage
• Systèmes de levage pneumatiques ouvrant 130 mm
• Déroulement du film supérieur et inférieur pour les rouleaux de film avec des noyaux de 3 pouces
• Largeur du rouleau de film inférieur : 462 + 2 mm
• Diamètre max. du rouleau de film inférieur : 320 mm
• Largeur du rouleau de film supérieur : 455 + 1 mm
• Diamètre max. du rouleau de film supérieur : 320 mm, type RA
• Couvercles de sécurité en acier inoxydable
• Unité de charbon actif et de filtre fin
• Graissage automatique de la chaîne
• Réservoir d'huile actionné pneumatiquement
• Contrôle de l'intervalle de temps
• Déroulement du film inférieur avec mandrin fixe - vertical
• Bouton pour l'avance manuelle du film - pour charger le film inférieur plus facilement

• Déroulement du film supérieur avec bras oscillant
• Pompe à vide de 100cbm/h, type RA0100
• Monoétagée, refroidie par air
• Capacité d'environ 100 cbm/h
• Vanne de lestage pour filtrer les vapeurs nocives et les contaminants Intégrés

• Evacuation par broches latérales
• Evacuation par les broches latérales dans le film inférieur.
• Nécessaire en cas de gazage
• Découpage en amont
• Deux bobines avec des motoréducteurs séparés collectent les chutes de film sur la chaîne.
• Convoyeur de déchargement
• Transporte délicatement les paquets terminés hors de la machine
• S'avance d'environ 180 mm hors du tunnel
• Hauteur réglable
• Moteur temporisé
• Matrices de base et plaques de soudure
• Matrice de base pour une largeur de film de 460 mm et une longueur de course de 240 mm pour le traitement des films flexibles et semi-rigides max. 500 µ (la différence entre les différents films ne doit pas être supérieure à 200µ maximum)
• Comprend 1 matrice de formage et 1 matrice de soudure
• Systèmes de levage séparés pour chaque matrice (largeur d'ouverture = 130 mm)
• Plaques de remplissage pour tous les formats d'emballage
• Rayons internes 3xR20 & 1xR30
• 1 matrice de formage supérieure avec plaque chauffante intégrée
• Matrice de formage supérieure déplaçable sur rouleaux vers la zone de chargement
• 1 matrice de formage inférieure préparée pour recevoir une sous-division
• 1 matrice de scellage supérieure avec système intégré de plaque de scellage à étrier
• 1 matrice de scellage inférieure pour cadres de scellage encliquetables
• Bandes de support pour jusqu'à 3 voies
• Taille des paquets
• 1 plaque de soudure plate en forme d'étrier pour une longueur d'avance de 240 mm utilisable pour toutes les tailles de paquet

• Format d'emballage I - 460 - 240 - 2.1
• Produit : inconnu
• Type de film : film flexible et semi-rigide
• 2 pistes / 1 rangée = 2 paquets/cycle
• Dimensions extérieures : 210 x 240 mm
• Dimensions intérieures : 195 x 223 mm
• Profondeur maximale (film semi-rigide) : 50 mm
• Profondeur max. (film flexible) : 100 mm
• Profondeur min. de l'emballage : 10 mm
• Coin pelable en haut à droite (ar)

• 1 Sub-diviseur
• 1 jeu de plaques de remplissage (10mm)
• 2 plaques de formage fraisées
• 1 cadre de scellement ; 2.1
• 2 Inserts spéciaux selon avis préalable confirmé

• 1 plaque d'étanchéité du cadre en forme d'étrier ; 2.1 pour une longueur avancée de 240 mm
• Format d'emballage II - 460 - 240 - 3.1
• Produit : inconnu
• Type de film : film flexible et semi-rigide
• 3 pistes / 1 rangée = 3 paquets/cycle
• Mesure extérieure : 140 x 240 mm
• Dimensions intérieures : 125 x 223 mm
• Profondeur maximale (film semi-rigide) : 50 mm
• Profondeur max. (film flexible) : 100 mm
• profondeur min. de l'emballage : 10 mm
• Coin pelable en haut à droite (ar)
• 1 Sub-diviseur
• 1 jeu de plaques de remplissage (10mm)
• 3 plaques de formage fraisées
• 1 cadre de scellement ; 2.1
• 3 Inserts spéciaux selon avis préalable confirmé
• 1 plaque de scellement de cadre en forme d'étrier ; 3.1 pour une longueur avancée de 240 mm

• Coupe transversale
• Variopunch (R = 8 mm)
• Préparée pour traiter une épaisseur totale de film de max. 650µ
• l'épaisseur effective du film dépend des spécifications du matériau
• 1 Unité de base R8 pour les coins arrondis
• 1 Outil de coupe pour film semi-rigide R8 ; 2 - piste
• Support avec lames
• 1 Outil de coupe pour film semi-rigide R8 ; 3 - rails
• Support avec lames
• 1 Outil de coupe pour film souple avec couteau dentelé
• Comprend la contrepartie
• Coupe longue
• Coupe avec couteaux rotatifs ;
• 1 arbre avec couteaux rotatifs pour 2 - pistes
• 1 arbre avec couteaux rotatifs pour 3 - pistes

Equipement supplémentaire

• Rinçage au gaz
• Système nécessaire pour MAP avec évacuation des goupilles latérales
• Réservoir de gaz
• Un réservoir de 10 litres stocke le mélange gazeux supplémentaire utilisé pour le rinçage au gaz
• Kit de sécurité à haute teneur en oxygène pour le rinçage au gaz avec plus de 21% d'oxygène
• BK 30
• Refroidisseur à circulation fermée sans consommation d'eau
• Puissance : 418W
• Installation externe à l'extrémité de la machine (côté armoire)
• Température ambiante max. : 20°C
• Synchronisation de dispositifs supplémentaires (lorsque la matrice est fermée) permet à des dispositifs supplémentaires, par exemple des remplisseuses, des étiqueteuses, etc,  d'être synchronisés avec la machine
• Étagère pour filière (Regal)
• Étagère en acier inoxydable pour le stockage des équipements et des pièces de la machine
• 1 jeu de manuels / dossiers
• 1 mallette avec outils
